2R63 (2K2/2K5) hor.frek.
2R65 (10K) hor.phase
2R106 (1K) hor.ampl
2C45 (10nf) pin8 TDA1940
Modul 04
4TR11 (BU508/BU2508AF)
obs! BU2508AF er i isoleret hus (isoleringsskive fjernes)
4TR15 (BC328-25/BC369)
obs! Kollektor er i midten på BC369 (TR15) og der kan være fejltryk på printet
4C26 (22uf)
4C28 (220uf)
4C29 (100uf)
4C32 (1.8nF/2000v)
4C34 (6800pf/2000v)
********************

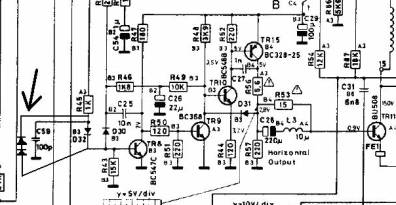

Monter 2 ekstra dioder (1N4148)over 4D32
Monter ekstra stelledning mellem P9 ben 5 og stel på 26R65 (hor.phase)
Monter ekstra stelledning mellem P9 ben 5 og P22 ben 8
P26 ben 2 og 4 kortsluttes.
Juster hor.frek. ved at kortslutte IC5 ben 11 og ben 1 (just.til mest stillestående billede)
Juster hor.phase (til billede er placeret i midten)
For at undgå vertikal fejl
Modul 04 og 26/27
4C44 (100uf) 2R85 (2K2/2K5) vert.ampl
4C45 (100uf) 2R108 (10K) vert.cent
4C47 (100uf) 2R111 (10K) vert.lin
4C48 (1uf)
4C49 (22uf)
